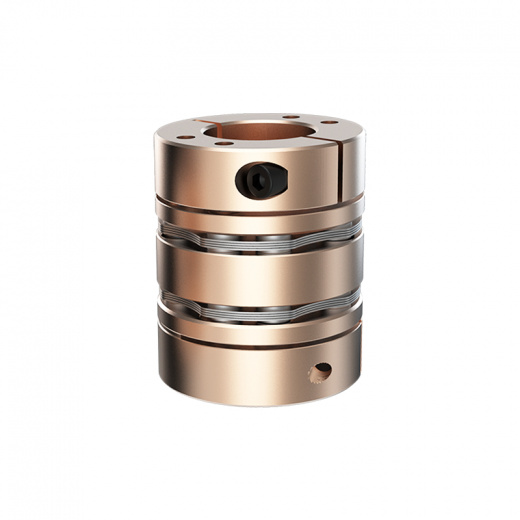

Муфта мембранная LDG2-B-D40-L50-12,7-14

Муфта мембранная LDG2-B-D40-L50-12,7-14 (LS-DRIVE) предназначена для соединения валов двигателя, редуктора, винта ШВП или другого вращающегося узла. Применяется в станках с ЧПУ, приводах подачи, позиционирующих механизмах и промышленной автоматике.

Мембранная конструкция точно передает крутящий момент и компенсирует малые угловые отклонения, снижая нагрузку на подшипники. За счет высокой жесткости на кручение муфта удобна для скоростного и точного позиционирования.

Размерные ориентиры:

• наружный диаметр — около 40 мм;
• длина — около 50 мм;
• посадочные отверстия — 12,7 и 14 мм.

Технические особенности:

• две полумуфты с расточенными посадочными диаметрами, две пластины-ламели из нержавеющей стали и проставка;
• передача высоких крутящих моментов;
• высокая жесткость на кручение;
• компенсация углового люфта до 2,5° за счет двухшарнирного исполнения.

Состав поставки: муфта в сборе — две полумуфты, проставка, комплект ламелей, подготовленные посадочные отверстия.

Области применения: механизмы с сервоприводами, высокоточное оборудование, станки с ЧПУ.

Артикул для заказа: CU00-00015.
